Фазово-контрастное устройство ФАТЕК М6-7

Описание Фазово-контрастное устройство ФАТЕК М6-7

Фазово-контрастное устройство ФАТЕК М6-7 предназначено для исследования в проходящем свете на микроскопе МИКМЕД 6 вариант 7 прозрачных, невидимых при обычном освещении, объектов.

Фазово-контрастное устройство ФАТЕК М6-7, которое можно купить в Омске по лучшей цене, обеспечивает освещение объектов с применением методов фазового контраста и темного поля, а также наблюдение при освещении по методу светлого поля.

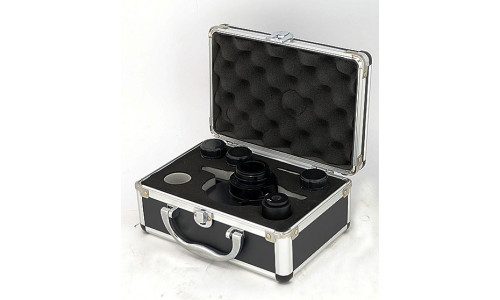

Комплектация ФАТЕК М6-7:

- конденсор с диском;

- комплект объективов;

- центрировочный телескоп;

- светофильтр зеленый;

- футляр.

Принцип действия фазово-контрастного устройства ФАТЕК М6-7 для наблюдения прозрачных объектов при освещении по методу фазового контраста основан на применении метода преобразования невидимого глазу фазового сдвига лучей, возникающего при прохождении через объект, в амплитудное, заметное для глаза.

Преобразование осуществляется системой специальных диафрагм, устанавливаемых в плоскости выходного зрачка объектива и в сопряженной с ней плоскости апертурной диафрагмы конденсора. В конденсоре помещаются диафрагмы в виде светлого кольца (световые), а в объективе диафрагма в виде затемненного кольца (фазовая).

Фазовый контраст может быть положительный или отрицательный

При положительном фазовом контрасте структуры, показатель преломления которых выше показателя соседних участков, видны в плоскости изображения как более темные.

Устройство ФАТЕК М6-7 для наблюдения по методу темного поля выполнено путем установки в конденсоре диафрагмы-экрана, отсекающего доступ прямых лучей в объектив.

При наличии экрана поле зрения становится темным, так как объектив собирает лучи, только отраженные и рассеянные структурами объекта, вследствие чего структуры выглядят светлыми.

Технические характеристики ФАТЕК М6-7:
