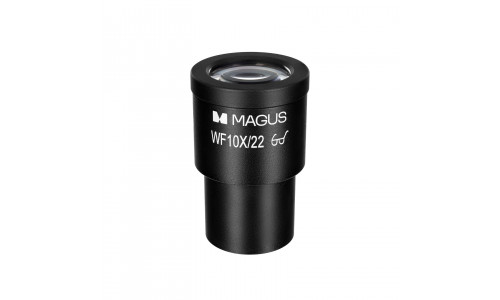

Окуляр MAGUS MES10

Описание Окуляр MAGUS MES10

Окуляр MAGUS MES10 купить в Братске. Окуляр со шкалой применяется для определения размеров объектов и их структур в линейных единицах измерения – миллиметрах или микронах. Его устанавливают вместо стандартного окуляра 10х. Шкала находится в плоскости полевой диафрагмы, цена деления – 0,1 мм. Окуляр совместим с микроскопами с диаметром окулярной трубки 30 мм.

Перед измерениями необходимо провести градуировку шкалы окуляра для каждого объектива, который будет использоваться в работе. Для этого необходим калибровочный слайд – объект с микрометрической шкалой. Цена деления шкалы – 0,01 мм. Слайд кладут на предметный столик, микроскоп фокусируют на шкалу. Окуляр поворачивают в окулярном тубусе до положения, в котором деления шкал слайда и окуляра станут параллельны друг другу.

На объективах малой кратности высчитывают, сколько делений шкалы окуляра умещается в шкалу слайда.
На объективах средней и большой кратности высчитывают, сколько делений слайда умещается в шкалу окуляра.

После для каждого объектива проводится расчет по формуле:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.

Полученные значения цены деления шкалы окуляра для каждого объектива записывают.

При измерении объекта вначале подсчитывают число делений шкалы окуляра, которое занимает объект. Результат умножают на цену деления шкалы, подсчитанную ранее для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.

Совместимость:

- Микроскоп биологический MAGUS Bio 250B;
- Микроскоп биологический MAGUS Bio 250BL;
- Микроскоп биологический MAGUS Bio 250T;
- Микроскоп биологический MAGUS Bio 250TL;
- Микроскоп биологический инвертированный MAGUS Bio V300;
- Микроскоп биологический инвертированный MAGUS Bio V350;
- Микроскоп металлографический MAGUS Metal 600;
- Микроскоп металлографический MAGUS Metal 600 BD;
- Микроскоп металлографический MAGUS Metal 630;
- Микроскоп металлографический MAGUS Metal 630 BD;
- Микроскоп металлографический MAGUS Metal 650;
- Микроскоп металлографический MAGUS Metal 650 BD;
- Микроскоп металлографический инвертированный MAGUS Metal V700;
- Микроскоп металлографический инвертированный MAGUS Metal V700 BD;
- Микроскоп люминесцентный MAGUS Lum 400;
- Микроскоп люминесцентный MAGUS Lum 400L;
- Микроскоп люминесцентный инвертированный MAGUS Lum V500;
- Микроскоп люминесцентный инвертированный MAGUS Lum V500L;
- Микроскоп поляризационный MAGUS Pol 800.

Особенности MAGUS MES10:

- Материал линз: оптическое стекло;
- Увеличение, крат: 10;
- Диаметр поля зрения, мм: 22;
- Диоптрийная коррекция: нет;
- Цена деления шкалы, мм: 0,1;
- Посадочный диаметр, мм: 30;
- Материал корпуса: медь;
- Вынос выходного зрачка, мм: 10.
