Щит управления ЩУ-200/2М

Описание Щит управления ЩУ-200/2М

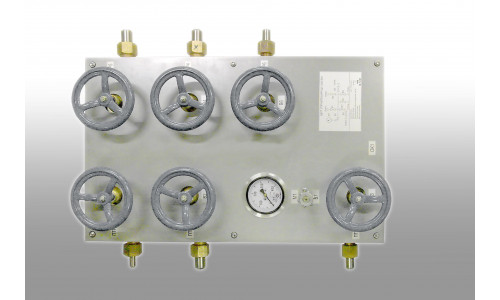

Щит управления ЩУ-200/2М купить в Химках. Предназначен для переключения потоков сжатого воздуха: при наполнении, через щит баллонов к секциям баллонов; при выдаче, к щиту редуцирования; при контроле влажности, на индикатор влажности; для сброса избыточного давления и конденсата, на колпак дренажный. Щит управления состоит из металлического каркаса, к которому крепятся 6 штуцеров с вентилями В1-В6  и патрубками ПТР1-ПТР6 для присоединения к трубопроводам. К вентилям  В1-В6 через ниппели присоединяется коллектор,  с обратным клапаном ОК1. К лицевой панели каркаса крепится манометр М1 с вентилем В7 соединенным трубкой с коллектором. При заправке баллонов, сжатый воздух через патрубок ПТР3,  вентиль В3 и обратный клапан ОК1 подается в коллектор. Из коллектора воздух через вентиль В2 и патрубок ПТР2 поступает в соответствующий трубопровод и далее к щиту баллонов. При отборе сжатого воздуха из секций баллонов, воздух через патрубок ПТР2, вентиль В2 подается в коллектор и далее:  на щит редуцирования через вентиль В4 и патрубок ПТР4; на колпак дренажный через вентиль В6 и патрубок ПТР6, при сбросе воздуха; на индикатор влажности через вентиль В5 и патрубок ПТР5, для определения влажности воздуха.
При сбросе конденсата из баллонов, воздух через патрубок ПТР1, вентиль В1 при закрытых вентилях В2, В3, В4 и В5 подается в коллектор и далее через вентиль В6 и патрубок ПТР6 в колпак дренажный.

Технические характеристики ЩУ-200/2М:

- Максимальное   рабочее давление Рmax.  МПа (кгс/см2): 20 (200);
- Рабочая   среда: Воздух (точка выпадения росы не выше минус 55 0С);
- Присоединительные размеры патрубка ПТР2, ПТР4, Двх × S, мм: 32х5;
- Присоединительные размеры патрубка ПТР1, Двх × S, мм: 18х4;
- Присоединительные размеры патрубка ПТР3, ПТР6, Двх × S, мм: 25х4;
- Присоединительные размеры патрубка ПТР5, Двх × S, мм: 32х2,5;
- Габаритные   размеры, мм: 680×800×310;
- Масса, кг, не более: 50.
