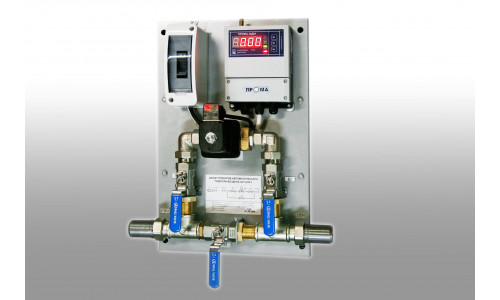

Шкаф подпора ШП-4/20-1

Описание Шкаф подпора ШП-4/20-1

Шкаф подпора ШП-4/20-1 купить в Грозном. Шкаф подпора ШП-4/20-1 предназначен для обеспечения заданного давления воздуха в помещении. Шкаф автоматического подпора воздуха состоит из металлического каркаса на который крепятся электромагнитный клапан с вентилями В1-В3 и патрубками ПТР1 и ПТР2 для присоединения к трубопроводам. К каркасу также крепятся блок реле и измеритель давления. Измеритель преобразует параметры измеряемого давления воздуха, поступающего через ниппель, в электросигнал и управляет работой электромагнитного клапана через промежуточные реле. При давлении воздуха в контролируемом помещении равном 0,2 КПа включается электромагнитный клапан и воздух через глушитель Г1 подается в помещение. При давлении воздуха в контролируемом помещении равном 0,4 КПа электромагнитный клапан отключается, и подача воздуха прекращается.

Технические характеристики ШП-4/20-1:

- Максимальное   рабочее давление Рmax.   в коллекторе, МПа (кгс/см2): 0,2 (2);
- Максимальное   давление Рmax. перед измерителем давления, КПа: 1;
- Рабочая   среда: Воздух (точка выпадения росы не выше минус 55 0С);
- Присоединительные   размеры патрубков ПТР1- ПТР3,   Двх   × S, мм: 32х3;
- Нижний   порог включения электромагнитного клапана Рвкл., КПа: 0,2;
- Верхний   порог отключения электромагнитного клапана Роткл., КПа: 0,4;
- Потребляемая   мощность, Вт: 20;
- Напряжение   питания, В: - 24;
- Габаритные   размеры, мм: 350×450×200;
- Масса,   кг, не более: 8.
